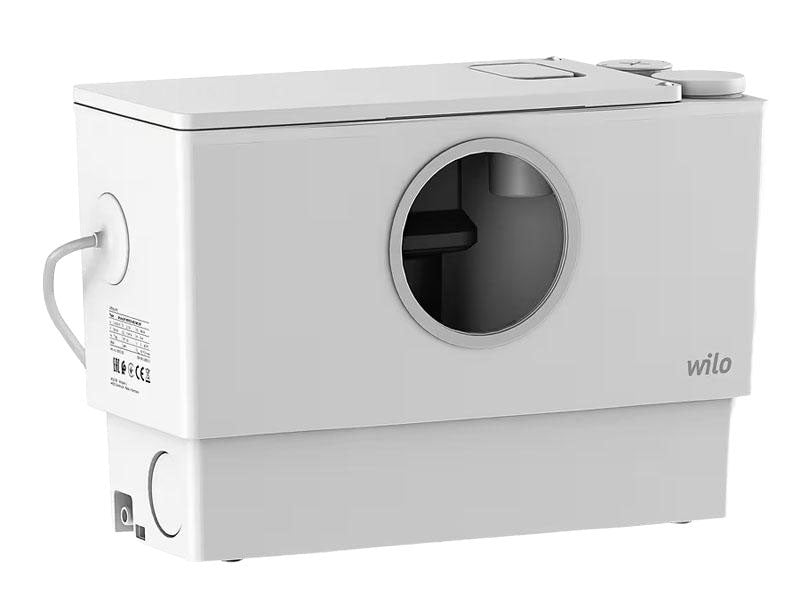

WILO DRAINLIFT MINI3-XS/WC-EF

WILO DrainLift MINI3-XS/WC-EF, W6095128
TERMÉKISMERTETŐ
Kompakt és csatlakoztatásra kész átemelő telep mosdókagylók, zuhanyzók, fürdőkádak és WC-k vizének elvezetésére.
SZÁLLÍTHATÓ KÖZEG
Háztartásban történő begyűjtéshez és szállításhoz:
-    Fekália tartalmú szennyvíz
SZENNYVÍZ-SZÁLLÍTÁS A 12050 SZABVÁNY SZERINT
A szennyvíz-átemelő telep megfelel az EN 12050-3 szabvány követelményeinek.
A 12050-3 szabvány szerinti berendezések esetén tartsa be a következő pontokat:
-    Minden csatlakoztatott vízelvezető tárgyat ugyanabban a helyiségben kell felszerelni.
-    A visszatorlasztási szint felett egy további WC áll rendelkezésre.
SZERKEZET
Kompakt, csatlakoztatásra kész és teljesen elárasztható átemelő telep merülőmotoros szivattyúval. A merülőmotoros szivattyú forgó késekkel van felszerelve. A kések megbízhatóan felaprítják a szennyvízben lévő fekáliát. A szintérzékelés egy függőleges úszókapcsolóval történik. A légtelenítés a fedélbe van beszerelve és aktívszén-szűrővel van ellátva.
Legfeljebb öt csatlakozó áll rendelkezésre:
-    1 db 40 mm-es bemeneti vezeték (DN 40), visszacsapószelep nélkül, felfelé irányított kivitelben, gyárilag lezárva.
-    2 db 40/50 mm-es bemeneti vezeték (DN 40/50), visszacsapószeleppel, vízszintes, balos és jobbos kivitelben, gyárilag nyitott.
-    1 db 110 mm-es toalettcsatlakozó (DN 110), előre irányuló kivitelben, gyárilag nyitott. − Szükség esetén a toalettcsatlakozás vízszintesen jobbra is kivitelezhető. A hozzá tartozó nyílás gyárilag zárva van.
-    1 db 32/40 mm-es nyomócsonk-csatlakozó (DN 32/40), visszacsapószeleppel, felfelé irányuló kivitelben, gyárilag nyitott.
Szerkezeti anyagok
-    Tartály anyaga: ABS
-    Szivattyúház: PP-GF20
-    Járókerék: PP-GF20

TERMÉKADATLAP

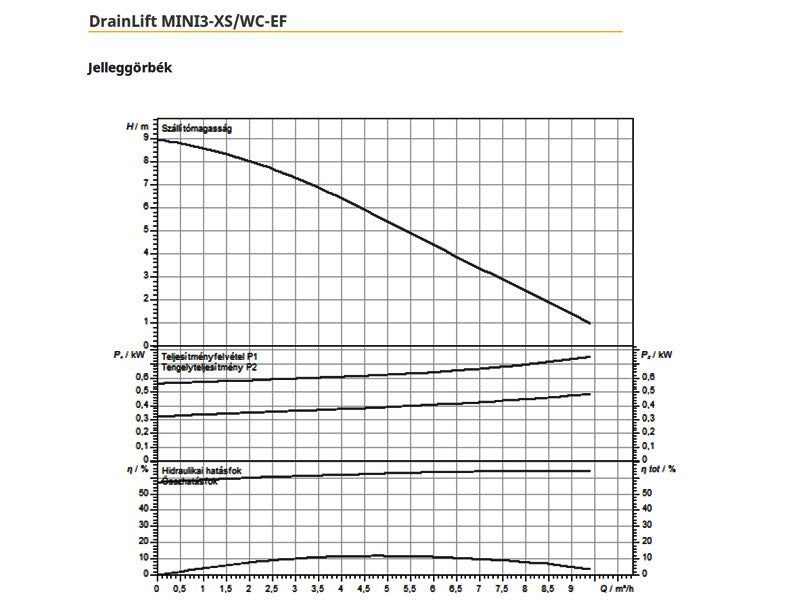

Üzemi és hidraulikai adatok
-    Maximális üzemi nyomás PN: 1 bar
-    Min. közeghőmérséklet Tmin: 3 °C
-    Max. közeghőmérséklet Tmax: 40 °C
-    Min. környezeti hőmérséklet Tmin: 3 °C
-    Max. környezeti hőmérséklet Tmax: 40 °C
-    Max. közeghőmérséklet, rövid ideig, max. 5 perc T: 75 °C
-    Hangnyomásszint: 56,4 Db
-    Max. switching volume V: 2,4 liter
-    Zúzó: igen
Motoradatok
-    Hálózati csatlakozás: 1~230 V, 50Hz
-    Feszültségtűrés: ±10 %
-    Névleges áram IN: 3,5 A
-    Védelmi osztály: IP68
-    Fázis: 1
-    Motor névleges teljesítménye P2: 0,42 kW
-    Névleges áram IN: 3,5 A
-    Névleges fordulatszám n: 2800 1/min
-    Pólusok száma: 2
-    Bekapcsolási mód: Közvetlen online (DOL)
-    Max. kapcsolási gyakoriság t: 20 1/h
-    Választott járókerék teljesítményfelvétele P1 (Q=max.) * szivattyúk száma P1: 700 W
-    Üzemmód (víz feletti): S3-15%
-    Szigetelési osztály: F
Szerkezeti anyagok
-    Szivattyúház: PP-GF20
-    Járókerék: PP-GF20
-    Tengely: Nemesacél
-    Motor anyaga: PPO/PA GF30
Telepítési méretek
-    Szívóoldali csőcsatlakozás: DN 50 (50 mm)
-    Nyomóoldali csőcsatlakozás: DN 32 (32 mm)
Szállítási terjedelem
-    1 db HT-csőhöz való mandzsetta (DN 32/40) (32/40 mm)
-    2 db 32-50 mm-es tömlőbilincs
-    1 db HT-csőhöz való mandzsetta (DN 110) (110 mm)
-    1 db szorítógyűrű
-    1 db 110-130 mm-es tömlőbilincs
-    2 db beömlőcsonk DN 50 (50 mm)
-    2 db HT-csőhöz való mandzsetta (DN 40/50) (40/50 mm)
-    2 db visszacsapószelep
-    2 db 50-70 mm-es csőbilincs
-    2 db 32-50 mm-es tömlőbilincs
-    2 db záródugó
-    6 db O-gyűrű
-    Aljzatrögzítő (felúszás elleni védelem): 2 db rögzítő idom csavarokkal és dübellel
-    Beépítési és üzemeltetési utasítás
