Pontos közeghőmérséklet szabályozás
Minőségi és mennyiségi szabályozáshoz
Különböző alapjelű kivitelek
Eltérő felhasználási területekre
Merülőhüvelyes kivitel
Gyors reagálás (3 és 5 másodperc között)
Folyadéktöltetű kontakt érzékelő vagy merülőhüvely
Műszaki ismertető
- Alkalmazási terület:
Fűtési és hűtési rendszerekben.

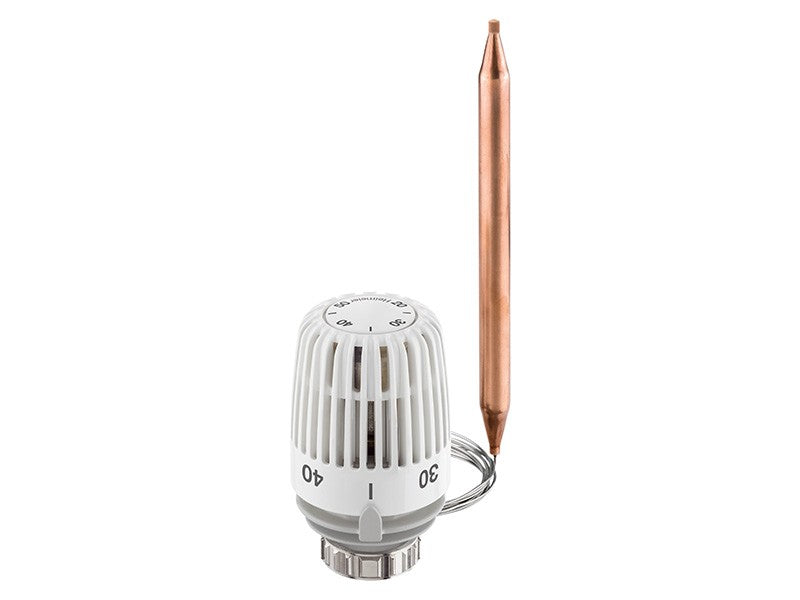

A 6402-00/6402-09/6412/6602/6662-es termosztátfejek hővezető aljzattal együtt használhatók kontaktérzékelőként vagy hüvelyes hőérzékelővel merülőérzékelőként.
A 6672-es jelű termosztatikus fej merülőérzékelővel hüvelyes hőérzékelő nélkül. A kapilláriscsőhöz szorítóbilinccsel rögzített.
- Funkciók:
Közeghőmérséklet-szabályozás termosztatikus szeleptestekkel vagy 3-járatú szelepekkel.
Rejtett ütközők a beállítási tartomány határolására és rögzítésére.
- Szabályozás jellege:
Segédenergia nélküli arányos szabályozó. Folyadéktöltetű termosztát, magas állítóerő, kis hiszterézis, optimális zárási idő.
- Névleges hőmérséklet tartomány:
Hőmérséklettartomány
10° C-tól 40°C-ig,
20°C-tól 50°C-ig,
20°C-tól 70°C-ig,
40°C-tól 70° C-tól vagy
60°C-tól 90°C-ig.
- Hőmérséklet:
Maximum érzékelőhőmérséklet
50°C a 6412-es termosztátfejjel,
60°C a 6402-es termosztátfejjel,
80°C a 6602-es termosztátfejjel,
90°C a 6672-es termosztátfejjel és
100°C a 6662-es termosztátfejjel.
- A töltet tágulása:
6402 / 6602 / 6412 / 6662:
0.17 mm/K,
6672:
0.10 mm/K,
Szelepemelkedés korlátozó.
- Anyag:
ABS, PA6.6GF30, réz, acél,
Folyadék töltetű termosztát.
Alumíniumból készített hővezető aljzat.
- Szín:
Fehér RAL 9016
- Jelölések:
Heimeier.
Számozott beállítási pozíciók.
- Csatlakozás:
Felszerelhető az összes HEIMEIER termosztatikus szeleptestre, a háromjáratú osztó- és keverőszelepekre.
