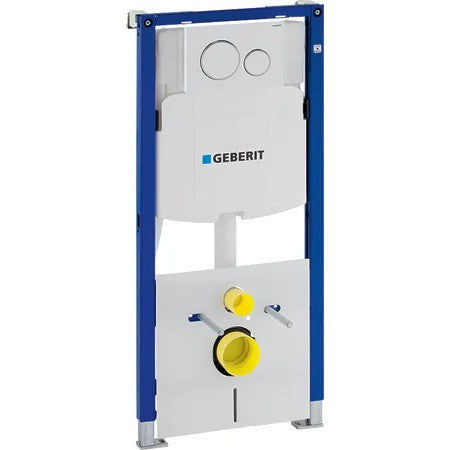

Geberit Duofix fali WC szerelőelem, 112 cm, Sigma 12 cm-es falsík alatti öblítőtartállyal, Sigma20 működtetőlappal, 111.301.KJ.5
A kép illusztráció!
Alkalmazási célok
• Szárazépítéshez
• Parapet vagy teljes belmagasságú előtétfalakba történő beépítéshez
• Teljes belmagasságú szerelőfalakba történő beépítésre
• EN 33:2011 szerinti csatlakozóméretű fali WC-khez
• Max. 62 cm hosszú WC-khez
• 0–20 cm vastag padlószerkezetekhez
Tulajdonságok
• Működtetőlap és nyomógombok színe : fehér
• Formatervezett gyűrű színe : fényes króm
• Porszórt önhordó keret
• A szerelőelem 9 mm-es furatokkal van ellátva faszerkezethez történő rögzítéshez
• Horganyzott láb
• 0–20 cm között állítható lábazat
• Pozíciómegtartó lábrögzítés
• Forgatható rögzítő talpak
• A csatlakozókönyök szerszám nélkül felszerelhető különböző mélységekben, állíthatósági tartomány 45 mm
• A csatlakozókönyök rögzítése hangszigetelt
• Falsík alatti öblítőtartály elölről történő működtetéssel
• Páralecsapódás ellen szigetelt falsík alatti öblítőtartály
• Gyári beállítás esetén azonnali utánöblítés lehetséges
• A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok szerszám nélkül elvégezhetők
• Vízcsatlakozás középen, hátulról vagy fentről
• A szerviznyílás építési törmelék elleni védőfedele véd a nedvessétől és a szennyeződéstől
• A csempézősablon méretre vágható
• Geberit AquaClean higiéniai berendezés vízcsatlakozásához védőcsővel felszerelve
• Rögzítési lehetőség elektromos csatlakozás számára
Műszaki adatok
- Víznyomás : 0.1-10 bar
- Maximális vízhőmérséklet : 25 °C
- Öblítővíz-mennyiség gyári beállítása : 6 és 3 l
- Nagy öblítővíz-mennyiség beállítási tartománya : 4.5 / 6 / 7.5 l
- Kis öblítővíz-mennyiség beállítási tartománya : 3-4 l
- Mértékadó térfogatáram : 0.11 l/s
- Mértékadó térfogatáramra vonatkozó minimális folyási nyomás : 0.5 bar

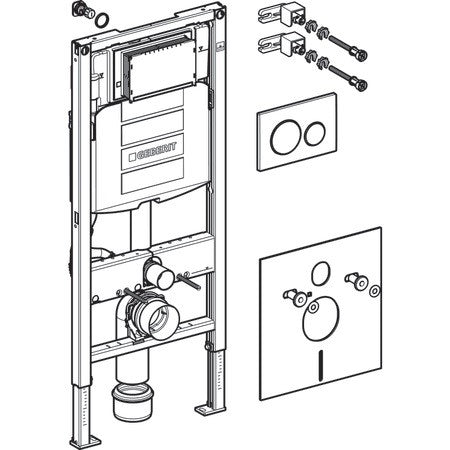

Szállítási terjedelem
• Vízcsatlakozás R 1/2”, MF kompatibilis, beépített sarokszeleppel és kézikerékkel
• Csempézősablon
• Sigma20 működtetőlap
• 2 törmelék elleni védődugó
• Csatlakozókészlet WC-hez, ř 90 mm
• 90°-os PE-HD csatlakozókönyök, ř 90 mm
• PE-HD adapter, ř 90/110 mm
• 2 db M12-es menetes szár
• Zajcsökkentő készlet
• 2 rögzítőfül
• Rögzítési anyag
Tartozék
• Geberit DuoFresh vízkezelő tabletta betolóegység, Sigma 12 cm falsík alatti öblítőtartályhoz
• Geberit alátámasztó készlet kis felfekvési felületű WC-kerámiákhoz
• Tűzvédelmi készlet Geberit Duofix fali WC szerelőelemhez, Sigma 12 cm-es falsík alatti öblítőtartállyal
• Geberit Duofix falsík előtti szerelőkészlet, egy elem rögzítéséhez
• Geberit Duofix felülről bepattintható keresztelem oldalfali rögzítéshez
• Geberit Duofix beépítő készlet hátfalon történő lábrögzítéshez
• Geberit Duofix rögzítési anyag 50–57,5 cm tartótávolsághoz
• Geberit Duofix lábazathosszabbító készlet 20–40 cm, járófelület beépítéséhez
• Geberit Duofix lábazat nagy rögzítő talppal
36 hónap / 3 év a gyártói garancia.
